特點
■ 電器部件集成化設計；
■ 整車具有結構緊湊、靈活小巧、維修方便特點；
■ 配全密封免維護蓄電池；
■ 采用上臥式驅動輪結構，方便更換電機、輪子，維護方便
■ 采用浮動式平衡輪機構，可有效防止車子行走時的側向晃動，車子行走平穩；
■ 采用柯蒂斯控制器。
|
型號
|
|

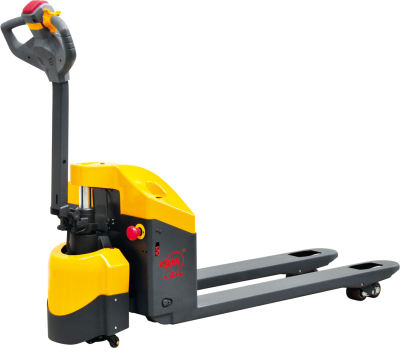

CBD15W-E
|
|
驅動方式
|
|
電動
|
|
駕駛方式
|
|
步行式
|
|
額定載荷
|
Q(kg)
|
1500
|
|
載荷中心距
|
mm
|
600
|
|
貨叉最低高度
|
h13(mm)
|
85/75
|
|
輪距
|
Y(mm)
|
1287/1357
|
|
輪子
|
|
聚氨酯
|
|
輪子尺寸，前輪
|
mm
|
Φ195 X 70
|
|
輪子尺寸，后輪
|
mm
|
Φ80/Φ74
|
|
輪，前后數量（X=驅動輪）
|
|
1X-2/4
|
|
起升高度
|
h3(mm)
|
200/190
|
|
操作手柄在驅動位置的最小/最大高度
|
H14(mm)
|
700/1250
|
|
總體長度
|
l1(mm)
|
1654/1724
|
|
叉面長度
|
l2(mm)
|
504
|
|
車體寬度
|
b1(mm)
|
685/562
|
|
貨叉尺寸
|
s/e/l(mm)
|
53/160/1150(1220)
|
|
貨叉外寬
|
b5(mm)
|
520/550/685
|
|
軸距中心離地間隙
|
h1(mm)
|
32/22
|
|
通道寬度，托盤1000×1200（1200跨貨叉放置）
|
Ast(mm)
|
1854/1924
|
|
通道寬度，托盤800×1200（1200沿貨叉放置）
|
Ast(mm)
|
1904/1924
|
|
轉彎半徑
|
Wa(mm)
|
1454/1524
|
|
行駛速度
|
Km/h
|
4.3/4.8
|
|
最大爬坡能力，滿載/空載
|
%
|
5/10
|
|
驅動電機功率
|
KW
|
0.65
|
|
提升電機功率
|
KW
|
0.8
|
|
蓄電池電壓/額定容量（3hr）
|
V/Ah
|
24/50
|
|
自重
|
kg
|
205
|
|
行車制動
|
|
直流永磁有刷
|
